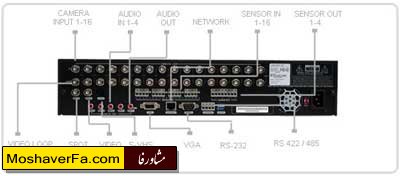

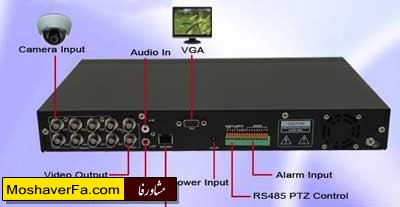

آموزش نصب و راه اندازي دوربين هاي مدار بسته(قسمت دوم) در قسمت قبل اصول كلي اجراي يك سيستم مدار بسته كامل را شرح دادیم.در اين قسمت قصد داریم با دستگاه DVR بيشتر آشنا شويد.براي اين منظور عكسي از قسمت پشتي اين نوع از دستگاه ها رو براتون قرار دادیم: نمونه 1 نمونه2 همانطور كه در تصوير هم مشخصه بسته به تعداد كانالهاي ورودي سيستم كانكتورهاي BNC مشاهده مي كنيد.به همين تعداد معمولا ورودي صوتي براي اتصال ميكروفون وجود دارد تا دستگاه قادر به ضبط صدا نيز باشد. علاوه بر اين پورتها معمولا چند پورت خروجي هم ديده مي شود: RGB PORT:مخصوص اتصال مانيتور از طريق كابل VGA A-V PORT:براي اتصال بوسيله كابل AV HDMI PORT:كه در دستگاه هاي جديد تر ديده مي شود و تصوير را بر روي كابلهاي HDMI منتقل مي كند. USB PORT:براي اتصال موس يا كيبرد و همچنين DVD/RW جهت رايت كردن اطلاعات بر روي ديسك ALARM OUTPUT:براي اتصال آژير (اختياري است) LAN PORT:براي اتصال دستگاه به شبكه داخلي و يا روتر(مسير ياب)به جهت اتصال به اينترنت. البته نوع و تعداد كانكتورها در دستگاه هاي مختلف متفاوت است.تمامي دستگاه هاي جديد از هارد ديسك هاي SATA پشتيباني مي كنند و شما مي توانيد حداقل يكي از اين هارد ديسك ها را بر روي دستگاه نصب كنيد تا تصاوير ضبط شده بر روي آن ذخيره شود. قالبا دستگاه هاي DVR جديد داراي سيستم عامل لينوكس هستند و جالب اينكه تمامي اين سيستم عامل بر روي فلش داخلي دستگاه نصب شده است و به سرعت بار گذاري مي شود. با روشن كردن دستگاه در عرض چند ثانيه تصاوير دوربين ها به نمايش در مي آيند.حال شما مي توانيد به تنظيمات دستگاه بپردازيد.كنترل دستگاه براحتي از طريق موس ممكن است.حال طبق وعده جلسه پيش به سراغ تنظيمات شبكه مي رويم. نماي گرافيكي تنظيمات در دستگاه هاي مختلف متفاوت است،اما اصول تنظيمات تقريبا ثابت است.بعد از ورود به بخش تنظيمات شبكه با تنظيمات زير مواجه خواهيد شد: نام دستگاه:نامي است كه دستگاه با آن ديده ميشود. DHCP MOD:با فعال كردن اين گزينه شما نيازي به ساير تنظيمات TCP/IP نخواهيد داشت و در صورت وجود يك DHCP SERVER در شبكه دستگاه شما تنظيمات خود را از آن دريافت خواهد كرد.اما دقت كنيد در صورت عدم وجود چنين سروري در شبكه اتخاب اين گزينه بي معني است. IP:اگر گزينه DHCP را فعال نكنيد بايستي به دستگاه خود يك آدرس IP نسبت دهيد.دقت كنيد اين IP بايد از رنج و كلاس IP شبكه شما باشد تا دستگاه بتواند با شبكه شما تبادل اطلاعات نمايد.مثلا اگر كامپيوتري كه DVR خود وصل كرده ايد IPآدرس 192.168.0.1 را داردشما ميتوانيد به DVR خود IP آدرس 192.168.0.2 را نسبت دهيد. به شرطي كه دستگاه ديگري از اين IP استفاده نكرده باشد. SUBNET MASK: كه بايد بر اساس ماسك شبكه شما انتخاب شود. DEFAULT GATEWAY:در اين قسمت بايد IP دستگاهي را كه شبكه شما را به اينتر نت متصل مي كند ،وارد نمايد.اين آدرس ممكن است آدرس مودم ADSL شما و يا سرور اتصال به اينتر نت شما باشد. DNS: در اينجا بايستي آدرس DNS شبكه خود را وارد نماييدكه ممكن است همان آدرس مودم ADSL شما باشد. خوب...حالا تنظيمات پايه و ابتدايي شبكه دستگاه DVR خود را انجام داده ايد.البته تنظيمات پيشرفته تري نيز وجود دارد كه آنها رادر مبحث انتقال تصاوير مطرح خواهم كرد. اكنون دستگاه DVR شما قادر به تبادل اطلاعات با يك يا چند كامپيوتر در شبكه شماست. اما سئوالي كه مطرح مي شود اين است كه چگونه تصاوير DVR را مي توانيم بر روي كامپيوتر خود نيز مشاهده كنيم؟براي اين منظور بايستي از يك نرم افزار CMS كه به همراه دستگاه DVR شما ارائه مي شود استفاده نماييد. با نصب اين نرم افزار بر روي كامپيوتر خود و تنظيم آدرس IP دستگاه DVR كه در مرحله قبل وارد نموديد،قادر به مشاهده تصاوير دستگاه بر روي كامپيوتر خود از طريق شبكه خواهيد بود.نمونه اي از اين نرم افزار ها را در زير مشاهده مي كنيد:
